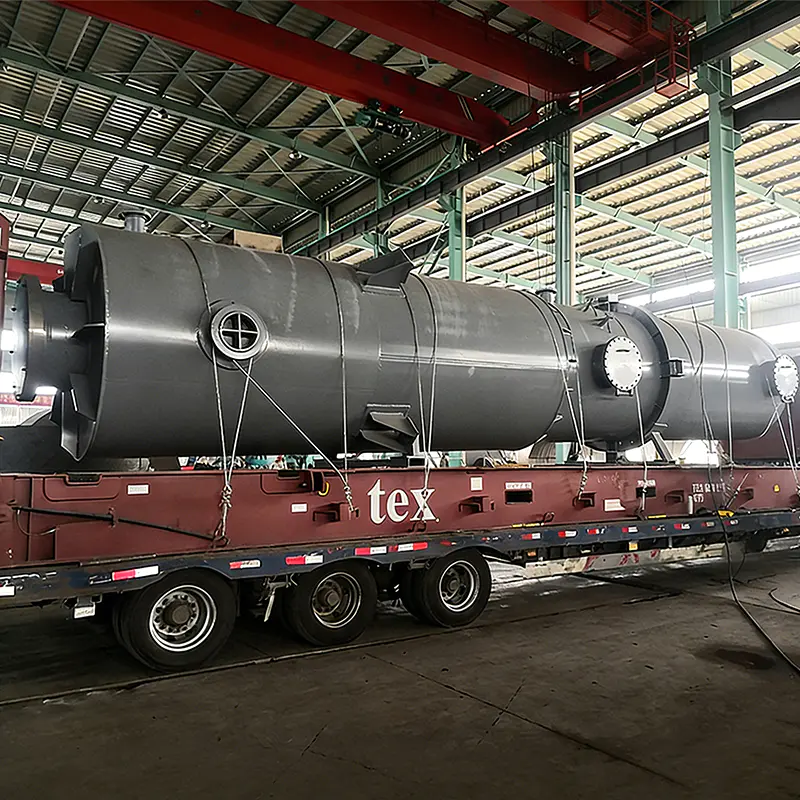

Jedinica za povrat otpadne topline za visokotemperaturni dimni plin iz rasplinjača s kisikom je sustav posebno dizajniran za povrat toplinske energije iz ekstremno visokotemperaturnog dimnog plina (obično iznad 800°C) proizvedenog u oksidacijskoj peći. Pretvara otpadnu toplinu u dimnom plinu u paru ili električnu energiju kroz različite izmjenjivače topline, čime značajno poboljšava energetsku učinkovitost cijelog procesa i smanjuje emisije i operativne troškove.
Oprema za isparivač i izmjenjivač topline
Kotao za otpadnu toplinu dimnih plinova iz koksne peći
Kotao za otpadnu toplinu za sinteriranje na glavnom kanalu dimnih plinova
Sinter Circular Cooler Kotao otpadne topline
Oklopni i cijevni izmjenjivač topline
Trostruki međusobno povezani brzodjelujući zasunski ventil za dimnjak koksne peći (vrijeme otvaranja <1 s)
Lokva ispod kućišta industrijskog bojlera rijetko je samo problem vodovoda. Na kotlu za otpadnu toplinu dimnih plinova od 60 t/h, voda koja se pojavljuje duž spoja kućišta obično ukazuje na jednu od tri stvari: neuspjeli zavar između cijevi i cijevne plohe, stanjenu cijev ekonomajzera ili brtv...
Read MoreSigurnosni ventil za rasterećenje bojlera curi: kratak odgovor prije detalja Ako sigurnosni sigurnosni ventil kotla curi, tretirajte to kao kvar na granici tlaka, a ne kao smetnju za održavanje. Ventil je posljednja mehanička barijera koja stoji između bubnja pod tlakom i događaja nadtla...
Read MoreZašto PRV kotla curi: Prvi zaključak U tri ujutro topla lokva se širi po podu ispod kotla koji je prethodnog dana radio savršeno. Prirodna reakcija je pretpostaviti da je ventil otkazao i naručiti zamjenu. Ta je reakcija obično pogrešna. Curenje PRV-a kotla simptom je problema s tlakom n...
Read MoreA visokotemperaturni kotao za povrat otpadne topline (WHB) je industrijski sustav izmjenjivača topline dizajniran za hvatanje i pretvaranje visokotemperaturnog dimnog plina — koji obično prelazi 800°C — koji stvaraju rasplinjači s kisikom i druge industrijske peći u upotrebljivu paru ili električnu energiju. Kao kritična komponenta sustav povrata topline ispušnih plinova , omogućuje postrojenjima u kemijskoj industriji ugljena, metalurgiji i proizvodnji električne energije da dramatično smanje gubitak energije i operativne troškove. The kotao za povrat topline nalazi se na sjecištu energetske učinkovitosti i odgovilinosti prema okolišu, što ga čini nezamjenjivim rješenjem za moderne industrijske procese.
Prema podacima koje je objavila Međunarodna agencija za energiju (IEA, Energetska učinkovitost 2023 ), industrijski procesi čine približno 37% globalne potrošnje energije, pri čemu se značajan dio gubi kao otpadna toplina. Uvođenje učinkovite povrat industrijske otpadne topline rješenje, kao što je kineski visokotemperaturni WHB, može povratiti 60-80% inače izgubljene toplinske energije, što se izravno pretvara u manju potrošnju goriva i smanjenu emisiju ugljika.
Ovaj horizontalni trakasti grafikon ilustrira procijenjene stope povrata otpadne topline koje je moguće postići u pet glavnih industrijskih sektora korištenjem modernih sustav povrata topline ispušnih plinovas . Kemijska industrija ugljena vodi s približno 78%, uglavnom zahvaljujući stabilnom visokotemperaturnom izlazu dimnih plinova rasplinjača s kisikom. Metalurgija i proizvodnja električne energije također pokazuju veliki potencijal, dosežući 65%, odnosno 70%, profitirajući od kontinuiranih ispušnih tokova velike količine. Procesi sintetskog amonijaka postižu oko 60%, ograničeni promjenjivijim radnim uvjetima. Rasplinjavanje biomase, iako je primjena u nastajanju, već pokazuje 53% potencijal oporabe, za koji se očekuje da će se poboljšati kako tehnologija bude sazrijevala. Ove brojke odražavaju opipljivu vrijednost dobro dizajniranog povrat industrijske otpadne topline infrastruktura pruža u različitim aplikacijama.
The Jedinica za povrat otpadne topline za visokotemperaturni dimni plin iz rasplinjača s kisikom projektiran je za najzahtjevnija toplinska okruženja u modernoj industriji. Njegova filozofija dizajna usredotočena je na trajnost, učinkovitost i besprijekornu integraciju — tri stupa koja definiraju pouzdan kotao za povrat topline u kontinuiranom industrijskom radu.
Elementi za izmjenu topline izrađeni su od legiranih materijala otpornih na visoke temperature uključujući Nehrđajući čelik 310S i inconel legura , ili keramičkih materijala sposobnih izdržati kontinuirano ispiranje dimnih plinova na 800–1200°C. Ovaj materijalni inženjering sprječava deformaciju, koroziju i oksidaciju čak i pod dugotrajnim ekstremnim toplinskim opterećenjem — ključni zahtjev za svaki pouzdan Kina Visokotemperaturni WHB .
Dimni plin rasplinjavanja čistim kisikom nosi velika opterećenja prašinom i potencijalne komponente koksiranja. The jedinica za povrat dimnih plinova rješava to s kanalima za izmjenu topline s velikim otvorom blende i niskim otporom u kombinaciji s mrežnim uređajima za čišćenje kao što su pulsni puhači čađe i mehanički reperi, održavajući dosljednu učinkovitost prijenosa topline tijekom produženih radnih ciklusa.
Optimizirani rasporedi površina za izmjenu topline — uključujući raspoređene snopove cijevi i rebrastu izmjenu topline — povećavaju područje prijenosa i poboljšavaju koeficijent prijenosa topline. Ova strukturna prednost omogućuje sustav povrata dimnih plinova da apsorbiraju više topline iz struje dimnih plinova, smanjujući toplinske gubitke i maksimizirajući proizvodnju pare ili električne energije.
Strukturalne dimenzije i dizajn sučelja usklađeni su s volumenom emisije dimnih plinova i parametrima tlaka specifičnih peći za rasplinjavanje, omogućujući besprijekornu integraciju bez ometanja rada glavne opreme. Praćenje temperature i tlaka u stvarnom vremenu, u kombinaciji s hermetičkim brtvenim strukturama, osigurava jedinica za povrat otpadne topline radi sigurno u uvjetima dinamičkog procesa.
| Značajka | Specifikacija / Tehnologija | korist |
|---|---|---|
| Materijal | 310S nehrđajući čelik / Inconel | Podnosi 800–1200°C neprekidno |
| Sustav čišćenja | Pulsno puhanje čađe / mehaničko lupanje | Održava učinkovitost pod velikim opterećenjem prašinom |
| Izmjena topline | Raspoređeni snopovi cijevi / rebraste površine | Maksimalno povećava koeficijent prijenosa topline |
| Praćenje | Senzori temperature i tlaka u stvarnom vremenu | Sprječava greške zbog previsoke temperature / pretjeranog tlaka |
| Instalacija | Mogućnost modularnog dizajna | Pojednostavljeno održavanje i skalabilnost |
Ova radarska karta pruža višedimenzionalnu usporedbu ključnih atributa performansi visoke temperature jedinica za povrat otpadne topline . Radna stabilnost ima najvišu ocjenu od 4,9 od 5,0, odražavajući robusno praćenje sustava u stvarnom vremenu i hermetički nepropusni dizajn. Toplinska otpornost usko slijedi na 4,8, naglašavajući sposobnost vrhunskih materijala od legura da izdrže ekstremne temperaturne uvjete koji se mogu naći u operacijama rasplinjača s kisikom. Učinkovitost izmjene topline (4,7) i otpornost na prašinu (4,5) ističu optimizaciju jedinice za stvarne industrijske uvjete, gdje onečišćenje i koksiranje predstavljaju stalne operativne izazove. Prilagodljivost sustava na 4.4 odražava modularnu arhitekturu koja podržava različite konfiguracije rasplinjača, od kemijskih postrojenja na ugljen do novih postrojenja za proizvodnju biomase i vodika. Uzeto zajedno, ovih pet dimenzija potvrđuje da WHR bojler je projektiran za sveobuhvatnu industrijsku izvedbu, a ne za briljiranje u jednom području nauštrb drugih.
Svestranost dobro dizajniranog sustav povrata dimnih plinova znači da se njegove prednosti protežu na više industrijskih domena. Sljedeće su primarne aplikacijske okoline u kojima gasifier povrat otpadne topline jedinica daje najznačajniji učinak.
U kemijskim postrojenjima za proizvodnju ugljena koja proizvode metanol, sintetski amonijak, olefine i vodik, Kemijski ugljen WHB igra središnju ulogu. Rekuperirana para prvenstveno pokreće velike kompresore i zadovoljava procesne potrebe za toplinom, što je čini glavnim doprinosom smanjenju ukupne potrošnje energije. Podaci iz industrije sugeriraju da je implementacija učinkovite povrat topline ispušnih plinova sustav u kemijskim procesima ugljena može smanjiti ukupne troškove energije za 15-25% (China National Coal Association, 2022).
Sustavi kombinirane proizvodnje iskorištavaju WHR bojler za isporuku električne energije i pare istovremeno, postižući kaskadno korištenje energije. Ova konfiguracija s dva izlaza posebno je vrijedna za objekte koji žele optimizirati energetsku ravnotežu integriranih sustava za proizvodnju kemikalija i energije.
Nove primjene u biomasi i rasplinjavanju otpada brzo proširuju ulogu povrat industrijske otpadne topline jedinice. Ovi sustavi podupiru proizvodnju zelenog goriva i proizvodnju električne energije iz obnovljivih izvora, usklađujući se s globalnim ciljevima dekarbonizacije, a istodobno donose mjerljive operativne uštede.
U pogonima za proizvodnju vodika integriranim s procesima hvatanja, iskorištavanja i skladištenja ugljika (CCUS), sustav povrata topline ispušnih plinova osigurava energiju potrebnu za energetski intenzivne operacije hvatanja ugljika, izravno smanjujući njihove troškove i poboljšavajući cjelokupnu ekonomiju projekta puteva proizvodnje vodika s niskom razinom ugljika.
Ovaj grafikon u stupcu uspoređuje procijenjena smanjenja troškova energije koja se mogu postići u četiri ključne domene primjene sustav povrata otpadne topline . Kemijska industrija ugljena bilježi najveće potencijalne uštede od približno 25%, potaknuta velikim, kontinuiranim količinama visokotemperaturnih ispušnih plinova svojstvenih procesima rasplinjavanja. Slijedi proizvodnja vodika integrirana u CCUS s 22%, odražavajući značajne energetske zahtjeve operacija hvatanja ugljika koji se mogu djelomično nadoknaditi povratom topline. Proizvodnja električne energije postiže oko 20% smanjenja troškova, posebno u konfiguracijama kombinirane topline i električne energije gdje je iskorištenje pare optimizirano. Rasplinjavanje biomase, polje koje je još uvijek u nastajanju, trenutačno ostvaruje približno 18% uštede, sa značajnim prostorom za poboljšanje kako dizajn procesa postaje stiardiziraniji. Ove brojke potvrđuju komercijalnu i ekološku argumentaciju za ulaganje u visokokvalitetno Kineski kotao za povrat otpadne topline u svim primjenjivim industrijskim okruženjima.
Odabir pravog Proizvođač kotlova za povrat otpadne topline or Visokotemperaturni WHB dobavljač zahtijeva procjenu više tehničkih i komercijalnih dimenzija. Sljedeći kriteriji predstavljaju najbolju praksu u industriji za timove za nabavu i inženjerske donositelje odluka.
Jiangsu Shineng Chemical Equipment Co., Ltd. , osnovana 2005. godine, stoji kao vodeća Kineski proizvođač jedinice za povrat dimnih plinova and tvrtka sustava za povrat otpadne topline . Tvrtka je specijalizirana za istraživanje i razvoj i proizvodnju sustava za povrat otpadne topline dimnih plinova i kemijske opreme, posjedujući sveobuhvatne vlastite sposobnosti koje se protežu od razvoja toplinskih cijevi i tvrdog lemljenja na bazi nikla do izrade tlačnih posuda. Proizvodi se naširoko koriste u kemijskoj industriji ugljena, metalurgiji, proizvodnji električne energije i industriji sintetičkog amonijaka, a izvoze se na brojna inozemna tržišta — što odražava reputaciju tehničke pouzdanosti izgrađenu tijekom gotovo dva desetljeća neprekidnih inovacija.
Ovaj linijski grafikon prati procijenjenu putanju rasta globalne industrije sustav povrata otpadne topline tržište od 2019. do 2024., s prekrivenim podtrendom kineskog tržišta. Globalno tržište proširilo se s približno 22 milijarde dolara u 2019. na procijenjenih 38 milijardi dolara do 2024., odražavajući ukupnu godišnju stopu rasta od otprilike 10-11% — u skladu s projekcijama koje je objavio MarketsandMarkets u svom izvješću o tržištu povrata otpadne topline za 2023. godinu. Kineska domaća povrat topline ispušnih plinova tržište je proporcionalno raslo, potaknuto obveznim standardima energetske učinkovitosti i ubrzanim ulaganjima u kemijski sektor ugljena i čistu energiju. Kontinuirani uzlazni trend naglašava stratešku važnost partnerstva s iskusnima Kina WHB za uštedu energije proizvođači. Ovaj snažan tržišni kontekst također naglašava zašto bi se odluke o nabavi trebale usredotočiti na dobavljače s dokazanim vlastitim sposobnostima za istraživanje i razvoj i dugom operativnom poviješću u zahtjevnim industrijskim okruženjima. Dobavljači poput Jiangsu Shineng Chemical Equipment Co., Ltd. dobro su pozicionirani da podrže ovaj rast tržišta s dubokom tehničkom stručnošću i uspostavljenom proizvodnom infrastrukturom.
Pravilno projektiran Visokotemperaturni WHB dizajniran je za rukovanje temperaturama ulaznog dimnog plina u rasponu od 800°C do 1200°C, karakterističnim za ispuh rasplinjača puhanim kisikom. Elementi za izmjenu topline koriste visokotemperaturne legirane materijale kao što su nehrđajući čelik 310S i Inconel, posebno odabrane zbog njihove otpornosti na oksidaciju, puzanje i toplinski zamor u dugotrajnim ekstremnim uvjetima.
The jedinica za povrat dimnih plinova rješava ove izazove kroz kombinaciju dizajna kanala za izmjenu topline s velikim otvorom blende i niskim otporom te integriranim online sustavima čišćenja. Uređaji za pulsno ispuhivanje čađe i mehanički uređaji za rezanje uklanjaju nakupljene čestice u stvarnom vremenu, sprječavajući postupne gubitke učinkovitosti koji bi inače bili rezultat nakupljanja prašine i koksiranja na površinama za prijenos topline.
The Oporaba otpadne topline rasplinjača Jedinica se najviše koristi u kemijskoj industriji ugljena — za proizvodnju metanola, sintetičkog amonijaka, olefina i vodika — nakon čega slijede metalurgija, proizvodnja električne energije i sve više u sektorima u nastajanju kao što su rasplinjavanje biomase i proizvodnja vodika zajedno s CCUS-om. Njegov modularni, prilagodljivi dizajn također podržava primjenu u sustavima kombinirane topline i električne energije gdje su istovremeno potrebni i izlaz pare i električne energije.
