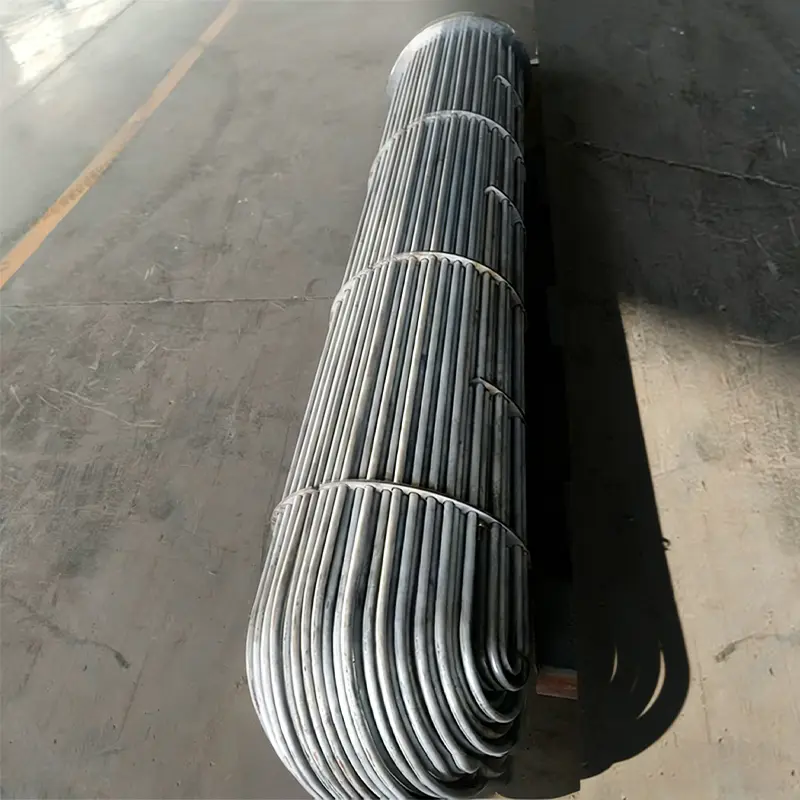

Cijevni izmjenjivač topline tipičan je i univerzalan industrijski izmjenjivač topline. Njegova središnja struktura sastoji se od velike ljuske (strana ljuske) u kojoj se nalazi snop cijevi i brojne cijevi (strana cijevi) zatvorene unutar ljuske. Dvije tekućine na različitim temperaturama teku na strani školjke i na strani cijevi, učinkovito izmjenjujući toplinu kroz metalne stijenke cijevi kako bi se postigla svrha grijanja, hlađenja ili kondenzacije.
Oprema za isparivač i izmjenjivač topline
Sinter Circular Cooler Kotao otpadne topline
Jedinica za povrat otpadne topline za visokotemperaturni dimni plin iz rasplinjača s kisikom
Lemljeni ekonomajzer na bazi nikla

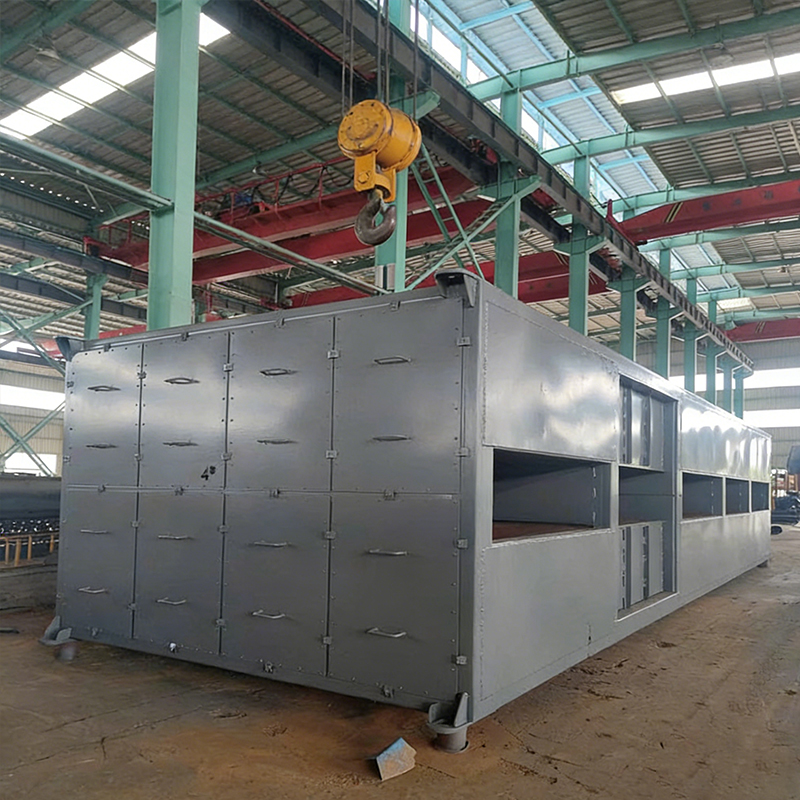

Predgrijač zraka
Kotao za otpadnu toplinu za sinteriranje na glavnom kanalu dimnih plinova
Lokva ispod kućišta industrijskog bojlera rijetko je samo problem vodovoda. Na kotlu za otpadnu toplinu dimnih plinova od 60 t/h, voda koja se pojavljuje duž spoja kućišta obično ukazuje na jednu od tri stvari: neuspjeli zavar između cijevi i cijevne plohe, stanjenu cijev ekonomajzera ili brtv...
Read MoreSigurnosni ventil za rasterećenje bojlera curi: kratak odgovor prije detalja Ako sigurnosni sigurnosni ventil kotla curi, tretirajte to kao kvar na granici tlaka, a ne kao smetnju za održavanje. Ventil je posljednja mehanička barijera koja stoji između bubnja pod tlakom i događaja nadtla...
Read MoreZašto PRV kotla curi: Prvi zaključak U tri ujutro topla lokva se širi po podu ispod kotla koji je prethodnog dana radio savršeno. Prirodna reakcija je pretpostaviti da je ventil otkazao i naručiti zamjenu. Ta je reakcija obično pogrešna. Curenje PRV-a kotla simptom je problema s tlakom n...
Read MoreŠto je a Oklopni i cijevni izmjenjivač topline i kako to radi? A školjkasti i cijevni izmjenjivač topline je naširoko korišten toplinski uređaj koji se sastoji od cilindrične tlačne posude (ljuske) koja sadrži snop cijevi. Jedna tekućina teče unutar cijevi (strana cijevi), dok druga tekućina teče oko cijevi unutar školjke (strana školjke). Toplina se prenosi preko stijenki cijevi, omogućujući učinkovito grijanje, hlađenje ili kondenzaciju. Kao pouzdana Dobavljač industrijskih izmjenjivača topline , Jiangsu Shineng Chemical Equipment Co., Ltd. pruža dizajne visokih performansi. Kao kineski proizvođač jedinica za oporabu dimnih plinova i tvrtka za sustave za oporabu otpadne topline, Jiangsu Shineng Chemical Equipment Co., Ltd, osnovana 2005., tvrtka je specijalizirana za istraživanje i razvoj i proizvodnju sustava za oporabu otpadne topline iz dimnih plinova i kemijske opreme, posjedujući sveobuhvatne vlastite mogućnosti koje se protežu od razvoja toplinskih cijevi i lemljenja na bazi nikla do izrade tlačnih posuda. Naši proizvodi naširoko se koriste u kemijskoj industriji ugljena, metalurgiji, proizvodnji električne energije i industriji sintetičkog amonijaka, a izvoze se i na inozemna tržišta. Naš Kineski cijevni izmjenjivač topline rješenja kombiniraju robusnu konstrukciju s prilagođenim toplinskim dizajnom.
Tipično, a proizvođači školjkastih i cijevnih izmjenjivača topline dizajn nudi ukupne koeficijente prijenosa topline u rasponu od 150 do 1200 W/m²·K ovisno o svojstvima fluida i rasporedu strujanja. Više od 65% industrijske razmjene topline na globalnoj razini (rafinerije, petrokemija, energija) oslanja se na ovu tehnologiju (standardi TEMA, 2024.).
The školjkasti izmjenjivač topline radi na temelju kondukcije i konvekcije vođene gradijentom temperature. Vruća tekućina (bilo na strani školjke ili na strani cijevi) oslobađa toplinsku energiju, koja prelazi debljinu stijenke cijevi (obično 1,2–3,5 mm) i apsorbira je hladna tekućina. Pregrade unutar ljuske više puta usmjeravaju tekućinu na strani ljuske preko snopa cijevi, povećavajući turbulenciju i koeficijent prijenosa topline za 40-60% u usporedbi s ravnim dizajnom. Fiksna cijevna ploča cijevni izmjenjivač topline obično se koristi za ne-korozivne usluge čišćenja, dok konstrukcije s plutajućom glavom ili U-cijevima prilagođavaju toplinsko širenje. Za tipičnu primjenu hladnjaka ulja (strana cijevi: ulje 85°C; strana školjke: voda za hlađenje 30°C), dobro dizajniran Kineski školjkasti i cijevni izmjenjivač topline postiže korekcijski faktor logaritamske srednje temperaturne razlike (LMTD) iznad 0,85, a izlazna temperatura ulja smanjena na 42°C s protokom vode 1,5 puta većim od protoka ulja.
A proizvođači cijevnih izmjenjivača topline kao što je Jiangsu Shineng optimizira razmak pregrada (0,2 do 0,5 ID ljuske) i nagib cijevi (1,25–1,5 × OD cijevi) kako bi uravnotežio prijenos topline i pad tlaka. Industrijski podaci (od Tubular Exchanger Manufacturers Association) pokazuju da za 2-prolazni omotač i 4-prolazni cijevni raspored, ukupna učinkovitost može doseći 75-85% za zadatke tekućina-tekućina.
Sljedeća tablica navodi ključne parametre dizajna koje koristi školjkasti i cijevni izmjenjivač topline supplier Jiangsu Shineng za kemijske i energetske primjene. Ove vrijednosti slijede smjernice odjeljka VIII TEMA i ASME.
| Parametar | Tipični raspon | Jedinica |
|---|---|---|
| Promjer školjke | 150 – 2500 | mm |
| Duljina cijevi | 1,5 – 9,0 | m |
| OD cijevi (uobičajeno) | 15.9, 19.05, 25.4 | mm |
| Maksimalni projektirani tlak | 0,5 – 10,0 | MPa |
| Dizajnirana temperatura | -30 do 550 | °C |
Analiza horizontalnog trakastog grafikona: Grafikon uspoređuje koeficijente prijenosa topline (U) za uobičajene parove tekućina pomoću dobro osmišljenog školjkasti i cijevni izmjenjivač topline . Za zadatke voda-voda, U se obično kreće u rasponu od 850-1200 W/m²·K, čineći takve izmjenjivače kompaktnima. Kondenzacija pare na vodi daje vrlo visok U (1000-1500) zbog povećanja fazne promjene. Primjene tekućina-tekućina kao što je hlađenje uljem (ulje-voda) pokazuju umjereni U od 150-400; stoga je potrebna veća površina. Plinske usluge postižu najniži U (30-100), zahtijevajući veće jedinice. Kao profesionalac Dobavljač industrijskih izmjenjivača topline , Jiangsu Shineng optimizira dizajn pregrade i prolaze na strani cijevi kako bi gurnuo U vrijednosti prema višoj granici za svaku kategoriju. Za petrokemijsko postrojenje koje prerađuje 80.000 kg/h sirove nafte, povećanje U sa 250 na 320 W/m²·K smanjuje potrebnu površinu za 22%, štedeći materijalne troškove i otisak.
A proizvođači cijevnih izmjenjivača topline obično preporučuju protustrujni raspored jer osigurava ravnomjerniju temperaturnu razliku. Linijski grafikon u nastavku prikazuje temperaturu u odnosu na duljinu za tipični protutok proizvođači školjkastih i cijevnih izmjenjivača topline dizajn (vruća tekućina: 180°C do 85°C, hladna tekućina: 30°C do 120°C).
Interpretacija linijskog grafikona: U protutoku školjkasti izmjenjivač topline , vrući fluid ulazi na 180°C, a izlazi na 85°C, dok se hladni fluid zagrijava od 30°C do 120°C. Temperaturne krivulje održavaju gotovo konstantnu pokretačku silu ΔT duž cijele duljine, dajući logaritamsku srednju temperaturnu razliku (LMTD) od oko 46°C. Za paralelni protok, LMTD bi bio samo 31°C, zahtijevajući 48% više površine za prijenos topline za isti rad. Eto zašto školjkasti i cijevni izmjenjivač topline supplier Jiangsu Shineng uvijek preporučuje protutok osim ako zabrinutost zbog smrzavanja ne nalaže drugačije. U sustavu s povratom topline od 4 MW za postrojenje za proizvodnju sintetičkog amonijaka, korištenje protutoka u odnosu na paralelni tok smanjilo je duljinu snopa cijevi s 5,2 m na 3,7 m, izravno smanjujući kapitalna ulaganja i pad tlaka za 18%.
Kineski školjkasti i cijevni izmjenjivač topline Jedinice imaju ključne uloge u svim industrijama. Dijagram u stupcima prikazuje tipične raspone toplinskih opterećenja za našu isporuku cijevni izmjenjivač topline u različitim sektorima (podaci temeljeni na 2025 pregleda projekata).
Uvidi u grafikon stupaca: Visine šipki ilustriraju tipične toplinske zadatke koje obavlja jedan školjkasti i cijevni izmjenjivač topline u ključnim industrijama. Jedinice za proizvodnju električne energije često zahtijevaju velike kapacitete (7,8 MW po izmjenjivaču) zbog velikih zahtjeva za zagrijavanjem napojne vode. Metalurška postrojenja (čeličana, obojenih metala) prijavljuju prosječno opterećenje od 5,5 MW za povrat topline dimnih plinova prije ulaska u vrećaste komore. Petrokemijski uređaji za krekiranje rade s opterećenjem od oko 4,2 MW po izmjenjivaču, dok za kemijski pogon ugljena (metanol ili sintetski amonijak) općenito trebaju jedinice od 3,0 MW. Jiangsu Shineng kao vodeći Dobavljač industrijskih izmjenjivača topline je ovim sektorima isporučio više od 380 cijevnih izmjenjivača. Za projekt 2024. u Unutarnjoj Mongoliji, jedan cijevni izmjenjivač otpadne topline povratio je 4,8 MW, smanjujući potrošnju pare za 12 000 tona godišnje, izravno poboljšavajući ugljični otisak postrojenja.
U usporedbi s pločastim ili zrakom hlađenim izmjenjivačima, školjkasti izmjenjivač topline nudi prednosti u uslugama visokog tlaka i obraštanja. Radarska karta ocjenjuje četiri atributa za tipičnog školjkasti i cijevni izmjenjivač topline manufacturers dizajn.
Procjena radarske karte: Plavi poligon (ljuska i cijev) ima najviše ocjene u visokotlačnoj sposobnosti (do 20 MPa u našim dizajnima), otpornosti na onečišćenje i širokom temperaturnom rasponu (-30°C do 550°C). Lakoća održavanja je također visoka jer se snopovi cijevi mogu mehanički čistiti. Nasuprot tome, pločasti izmjenjivač topline (crveno isprekidan) nudi nižu cijenu po površini i kompaktnost, ali se bori s ograničenjima brtvi (maksimalno 3,0 MPa) i prljavštinom. Za Kineski cijevni izmjenjivač topline primjene, odabiru metalurška i kemijska postrojenja za ugljen školjkasti i cijevni izmjenjivač topline supplier Jiangsu Shineng zbog robusne konstrukcije od ugljičnog čelika ili nehrđajućeg čelika. Tijekom životnog ciklusa od 20 godina, dobro održavana cijevna jedinica obično zahtijeva samo dvije zamjene cijevi, dok pločasta jedinica može trebati pet remonta brtve. To čini školjku i cijev preferiranim izborom za prljave struje visoke temperature.
Jiangsu Shineng Chemical Equipment Co., Ltd. objedinjuje više od 300 referenci ljuskastih i cijevnih izmjenjivača topline diljem svijeta. Naš Kineski školjkasti i cijevni izmjenjivač topline proizvodi se koriste u rekuperaciji otpadne topline sintetičkog amonijaka, hlađenju metalurških peći i hladnjacima ulja za podmazivanje elektrana. Također pružamo usluge naknadne ugradnje i ponovnog postavljanja cijevi za postojeće školjke, produžujući vijek trajanja preko 15 godina.
U fiksnoj cijevnoj ploči proizvođači cijevnih izmjenjivača topline dizajnu, oba cijevna lista su zavarena na ljusku, ograničavajući toplinsko širenje. Snopovi U-cijevi omogućuju slobodno širenje i lakše čišćenje, ali područje savijanja ograničava čišćenje. Jiangsu Shineng preporučuje U-cijev za velike temperaturne razlike (>100°C).
Dobro nadzirana školjkasti izmjenjivač topline pokazuje povećan pad tlaka i smanjenu izlaznu temperaturu hladnog fluida. Ako ukupni U padne za 30% od projektirane vrijednosti, preporučuje se čišćenje. Ovisno o vrsti naslaga primjenjuje se mehaničko čišćenje (četkanje cijevi) ili kemijska cirkulacija.
Da, međutim koeficijenti prijenosa topline na strani plina su niski (30–100 W/m²·K). Često se koriste produžene površine (peraje na cijevima). Kao an Dobavljač industrijskih izmjenjivača topline , Jiangsu Shineng osigurava ljuske i cijevne izmjenjivače s rebrastim cijevima za povrat topline dimnih plinova uzvodno od kotlova za otpadnu toplinu, postižući učinkovitost do 72%.
