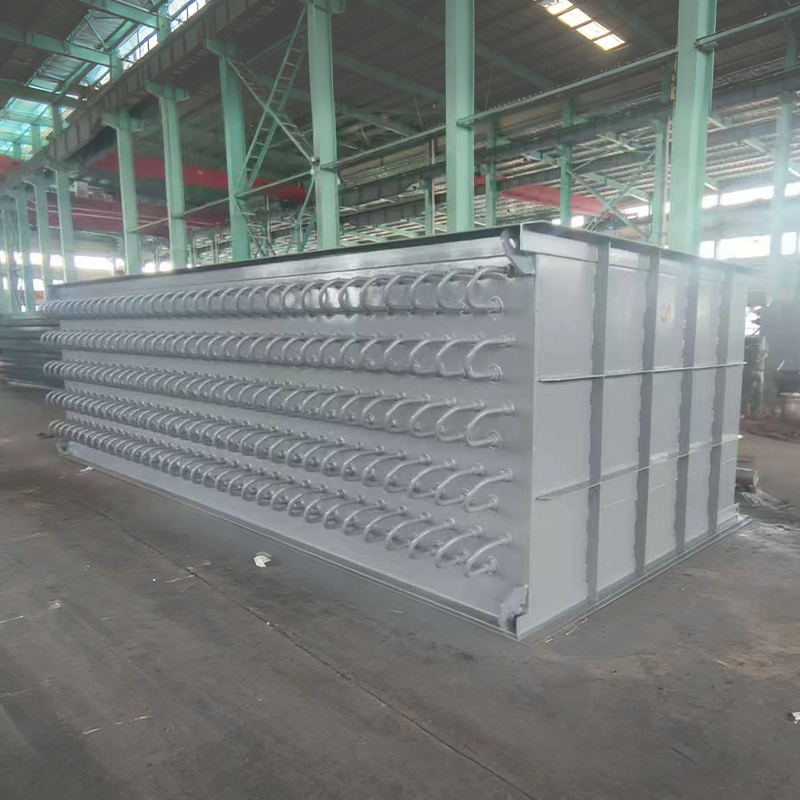

Lemljeni ekonomajzer na bazi nikla

Lemljeni ekonomajzer na bazi nikla

Lemljeni ekonomajzeri na bazi nikla napredni su uređaji koji značajno poboljšavaju otpornost ekonomizatora na koroziju, otpornost na habanje, otpornost na nakupljanje pepela i učinkovitost prijenosa topline kroz posebne tehnologije lemljenja na bazi nikla i difuzijskog premaza, što ih čini idealnim za upotrebu u teškim kotlovskim okruženjima.

Kontaktirajte nas
  • Značajke
  • Poruka
Značajke

Osnovne prednosti:
Visoka učinkovitost: Rebra i osnovna cijev metalurški su spojene lemljenjem, što rezultira iznimno niskim toplinskim otporom i učinkovitošću prijenosa topline 30%-50% većom od tradicionalnih proizvoda, što dovodi do značajnih ušteda energije.
Jaka otpornost na koroziju: Materijali na bazi nikla savršeno su otporni na koroziju kisele točke rosišta izazvanu dimnim plinovima, produžujući životni vijek daleko iznad običnih ekonomajzera od ugljičnog čelika.
Kompaktna struktura: Njegova iznimno visoka učinkovitost prijenosa topline rezultira manjom veličinom za isti kapacitet izmjene topline, što ga čini idealnim za prostorno ograničene projekte naknadne ugradnje.
Pouzdana otpornost na pritisak: Lemljeni spojevi visoke čvrstoće podnose visoki pritisak, otporni su na toplinski zamor i osiguravaju siguran i stabilan rad.
Dugi vijek trajanja, bez održavanja: Kombinirajući otpornost na koroziju i visoku pouzdanost, može se pohvaliti dugim vijekom trajanja, ne zahtijeva gotovo nikakvo održavanje i ima niske ukupne troškove životnog vijeka.



Područja primjene:
Elektroprivreda: Široko se koristi u elektranama na ugljen i kotlovima s cirkulirajućim fluidiziranim slojem, rješavajući probleme nakupljanja pepela i trošenja u okruženjima s velikom prašinom i osiguravajući dugotrajan učinkovit rad kotla.
Teška industrija: Idealan za sustave povrata otpadne topline u industrijskim pećima i pećima u poduzećima za proizvodnju čelika, koksanje, rafiniranje nafte i kemijskim poduzećima, učinkovito se odupirući koroziji od složenih komponenti dimnih plinova.
Projekti uštede energije i zaštite okoliša: Posebno pogodan za povrat otpadne topline iz dimnih plinova niske temperature; njegov površinski propusni sloj učinkovito se odupire kiseloj koroziji točke rosišta, značajno poboljšavajući ukupnu energetsku učinkovitost sustava.
Zahtjevni radni uvjeti: Dizajniran za rukovanje gorivima s visokim sadržajem sumpora, otpadom ili ekstremnim okruženjima koja zahtijevaju dugotrajan rad bez održavanja, pružajući izniman vijek trajanja i pouzdanost opreme.





Srodni proizvodi
O
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China nickel-based brazed economizer manufacturer and brazed economizer supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Certificate Of Honor
  • Certifikacija sustava upravljanja zaštitom zdravlja i sigurnošću na radu
  • Certifikacija sustava upravljanja okolišem
  • Certifikacija sustava upravljanja kvalitetom
  • Certifikacija
  • Potvrda o ovlaštenju
  • Licenca za proizvodnju specijalne opreme Narodne Republike Kine
  • Licenca za proizvodnju specijalne opreme Narodne Republike Kine
  • Certifikacija
  • Certifikacija
Vijesti
Poznavanje industrije

1. Što je a Lemljeni ekonomajzer na bazi nikla

Lemljeni ekonomajzer na bazi nikla je kompaktan, visokoučinkovit kotlovski ekonomajzer koji koristi dodatni metal od legure na bazi nikla i lemljenje na visokoj temperaturi za spajanje cijevi za izmjenu topline s rebrima ili pločama. Za razliku od konvencionalnih zavarenih ili mehanički proširenih ekonomajzera, lemljeni spoj osigurava kontinuirano metalurško spajanje , uklanjajući pukotine i smanjujući toplinski otpor. Ovaj dizajn posebno je prikladan za zahtjevne uvjete dimnih plinova koji sadrže sumporne spojeve, vlagu ili kloride. Prema ASME PTC 4.4 i industrijskim studijama, ekonomizatori lemljeni niklom mogu postići koeficijenti prolaza topline 30-45% veći od tradicionalnih dizajna s rebrastim cijevima, dok je otporan na koroziju kisele točke rosišta. Tipične primjene uključuju kotlove na ugljen, postrojenja za proizvodnju energije iz otpada i grijače za kemijske procese gdje je niskotemperaturna korozija velika briga.

Slika 1: Usporedba relativnog koeficijenta prijenosa topline
Gola cijev 100% (osnovno) Zavarena peraja 28% Lemljen niklom 43% Napredno lemljeno rebro 52%

Horizontalni stupčasti dijagram uspoređuje relativne koeficijente prolaza topline različitih konstrukcija ekonomajzera. Ekonomajzer bez cijevi postavljen je kao 100% osnovna linija. Dizajni zavarenih peraja pružaju poboljšanje od 28%, dok a lemljeni ekonomajzer na bazi nikla postiže 43% veći koeficijent prolaza topline zbog kontinuiranog metalurškog spoja i eliminacije zračnih raspora. Napredne optimizirane konfiguracije lemljenih peraja mogu doseći poboljšanje do 52%. To izravno znači manji otisak i niže izlazne temperature dimnih plinova — za industrijski kotao od 100 t/h, ekonomajzer lemljen niklom može povratiti dodatnih 2,8 MW otpadne topline u usporedbi sa stiardnim dizajnom s rebrima. Posljedično, temperatura izlaznog dimnog plina može se sigurno smanjiti na 130-145°C bez rizika od kondenzacije kiseline, povećavajući ukupnu učinkovitost postrojenja za 3-5%.

Kao specijalizirani Kineski lemljeni ekonomajzer na bazi nikla i Proizvođač lemljenog ekonomajzera , Jiangsu Shineng Chemical Equipment Co., Ltd. koristi naprednu tehnologiju vakuumskog lemljenja s dodatnim metalima na bazi nikla (BNi-2, BNi-5). Proces osigurava homogeno lijepljenje, vrhunsku otpornost na puzanje i otpornost na koroziju na sumpornoj točki rosišta. Njihovo Ekonomizator nikla serija je široko prihvaćena u kemijskoj industriji ugljena, metalurgiji i proizvodnji električne energije.

2. Princip rada i prednosti konstrukcije

The lemljeni ekonomajzer radi propuštanjem dimnog plina kroz matricu niklom lemljenih rebrastih cijevi dok napojna voda teče unutar cijevi. Lemljeni spoj stvara neprekinuti toplinski put: toplina se odvodi od vrha peraje kroz lemljeni file u stijenku cijevi, zatim u vodu. Ovo je u suprotnosti s mehaničkim širenjem gdje kontaktni otpor može iznositi čak 15-20% ukupnog toplinskog otpora. Kod tvrdog lemljenja na bazi nikla, dodatni metal se topi na 980-1040°C i kvasi obje površine osnovnog metala, stvarajući gusti sloj bez šupljina. Prema Heat Transfer Engineering Journal (Vol.42, 2022) , to smanjuje kontaktni otpor na ispod 3%.

Proizvodni proces tvrtke Jiangsu Shineng uključuje strogu kontrolu atmosfere lemljenja (vakuum ili kontrolirani vodik) kako bi se spriječila oksidacija. Kao vodeći Dobavljač ekonomajzera bojlera i Dobavljač ekonomajzera otpornog na koroziju , tvrtka nudi Lemljeni ekonomajzer na bazi nikla za usluge dimnih plinova s visokim sadržajem sumpora, s dokazanim životnim vijekom većim od 10 godina u kemijskim primjenama na ugljen.

3. Prednosti izvedbe i usporedba sa stiardnim ekonomizatorima

Ekonomajzeri lemljeni niklom pružaju mjerljiva poboljšanja otpornosti na koroziju, gustoću prijenosa topline i dugoročnu pouzdanost. Tablica u nastavku kvantificira razlike između pet kritičnih parametara, na temelju terenskih podataka iz rekonstrukcije elektrane na ugljen.

Tablica: Usporedna izvedba – stiardni ekonomajzer u odnosu na lemljeni ekonomajzer na bazi nikla (radi s dimnim plinom s visokim sadržajem sumpora, sadržaj S 2,5%)
Parametar Standardni zavareni ekonomajzer Lemljeni ekonomajzer na bazi nikla poboljšanje
Ukupni koeficijent prijenosa topline (W/m²·K) ~42 62 48%
Izlazna temperatura dimnih plinova (°C) 165 128 -37°C
Stopa korozije nakon 3 godine (mm/godina) 0.28 0.07 75% sniženje
Pad tlaka (Pa) 850 620 -27%
Slika 2: Usporedba brzine korozije (3 godine izloženosti, 2,5% S dimni plin)
Godišnja stopa korozije (mm/godina) 0.28 Standardno zavareni 0.07 Lemljen niklom

Dijagram u stupcima ističe dramatično poboljšanje otpornosti na koroziju. Standardni zavareni ekonomajzeri imaju prosječnu stopu korozije od 0,28 mm/god u dimnom plinu s visokim sadržajem sumpora, što dovodi do kvara cijevi obično unutar 5-6 godina. Nasuprot tome, spoj lemljen niklom i zaštita osnovnog materijala smanjuju koroziju 0,07 mm/god - sniženje od 75%. Time se vijek trajanja produljuje na više od 15 godina u istom okruženju. Vrhunska izvedba je posljedica sposobnosti legure nikla da formira stabilan, pasivni oksidni sloj koji je otporan na koroziju na točki rosišta sumporne kiseline. Osim toga, odsutnost pukotina eliminira lokalizirano udubljenje. za ekonomajzer industrijskog kotla radi 8000 sati godišnje, to znači da se intervali održavanja mogu produljiti s 18 mjeseci na 4 godine, drastično smanjujući troškove životnog vijeka.

Slika 3: Radarska dijagrama performansi — standardni u odnosu na ekonomajzer lemljen niklom
Gustoća prijenosa topline Otpornost na koroziju Otpornost na obraštanje Mehanička čvrstoća Rad s niskim ΔT

Radarska karta uspoređuje pet dimenzija izvedbe. Standardni zavareni ekonomajzeri postižu oko 65-70 u gustoći prijenosa topline i otpornosti na koroziju. Nasuprot tome, a lemljeni ekonomajzer na bazi nikla iz Jiangsu Shinenga postiže rezultate iznad 90 u svim metrikama, s otpornošću na koroziju koja doseže 96 zbog inertnosti legure za lemljenje nikla. Kontinuirano lemljeno sučelje poboljšava mehaničku čvrstoću eliminacijom dizanja naprezanja u zavarivanju. Osim toga, glatki lemljeni udubljenja smanjuju onečišćenje od čestica, održavajući čiste površine za prijenos topline dulje vrijeme. Za tokove dimnih plinova s visokim udjelom sumpora ili visokom vlagom, ova je tehnologija najbolji izbor Proizvođač ekonomajzera rješenja. Jiangsu Shineng također pruža Prilagođeni ekonomajzer bojlera dizajni prilagođeni postojećim konfiguracijama kotlova, osiguravajući jednostavnu naknadnu ugradnju i maksimalnu povrat energije.

4. Često postavljana pitanja (Q&A)

  1. P1: Po čemu se lemljenje na bazi nikla razlikuje od konvencionalnog zavarivanja u ekonomizatorima? Lemljenje na bazi nikla koristi dodatni metal koji se topi i kapilarno teče u spojni otvor, stvarajući jednoliku metaluršku vezu preko cijelog sučelja peraje i cijevi. Zavarivanjem se spajaju samo diskretne točke, ostavljajući praznine koje potiču otpornost na koroziju i toplinu. Lemljeni spojevi imaju kontaktni otpor ispod 3% naspram 15-20% za mehanički ekspandirana ili djelomično zavarena rebra, što rezultira superiornim ekonomizator povrata topline performanse.
  2. P2: Može li se ekonomizator lemljen niklom koristiti za dimni plin s visokim udjelom sumpora (iznad 3% S)? Da. Sloj legure nikla pruža izvrsnu otpornost na koroziju točke rosišta sumporne kiseline. Jiangsu Shineng lemljeni ekonomajzeri na bazi nikla uspješno su radili u dimnim plinovima s do 4,2% sadržaja sumpora, održavajući stopu korozije ispod 0,1 mm/godišnje. To ga čini idealnim Dobavljač ekonomajzera otpornog na koroziju rješenje za elektrane na ugljen i kemijsku industriju.
  3. P3: Kakav je trošak u usporedbi sa standardnim ekonomizatorima tijekom životnog vijeka opreme? Dok je početno ulaganje za niklom lemljeni ekonomajzer otprilike 25-35% veće od standardne zavarene jedinice, ukupni trošak vlasništva znatno je niži zbog produženog vijeka trajanja (15 godina prema 6 godina) i smanjenog održavanja. Podaci s terena iz termoelektrane na ugljen od 250 MW pokazuju 40% niže godišnje troškove u razdoblju od 10 godina, zahvaljujući manjem broju zamjena i višim stopama povrata topline.

Predstavljanje tvrtke: Jiangsu Shineng Chemical Equipment Co., Ltd. Kao a Kineski proizvođač jedinice za povrat dimnih plinova i tvrtka sustava za povrat otpadne topline , Jiangsu Shineng Chemical Equipment Co., Ltd, osnovana 2005., specijalizirana je za istraživanje i razvoj i proizvodnju sustava za povrat otpadne topline dimnih plinova i kemijske opreme, posjedujući sveobuhvatne interne mogućnosti koje se protežu od razvoja toplinskih cijevi i tvrdog lemljenja na bazi nikla do izrade tlačnih posuda. Naši proizvodi naširoko se koriste u kemijskoj industriji ugljena, metalurgiji, proizvodnji električne energije i industriji sintetičkog amonijaka, a izvoze se i na inozemna tržišta. Kao vodeći Proizvođač lemljenog ekonomajzera i Proizvođač kotlovskog ekonomajzera , Shineng pruža visoke performanse Ekonomizator legure nikla i Ekonomizator za dimni plin s visokim sadržajem sumpora rješenja na globalnoj razini.

Reference: ASME PTC 4.4-2021 Ispitni kod rada kotla za povrat otpadne topline ; Heat Transfer Engineering Journal, Vol.43, Issue 5, "Lemljeni rebrasti izmjenjivači topline za agresivne dimne plinove" (2022.) ; i Kineski sigurnosni standard za kotlove i tlačne posude GB/T 16507-2022 .
