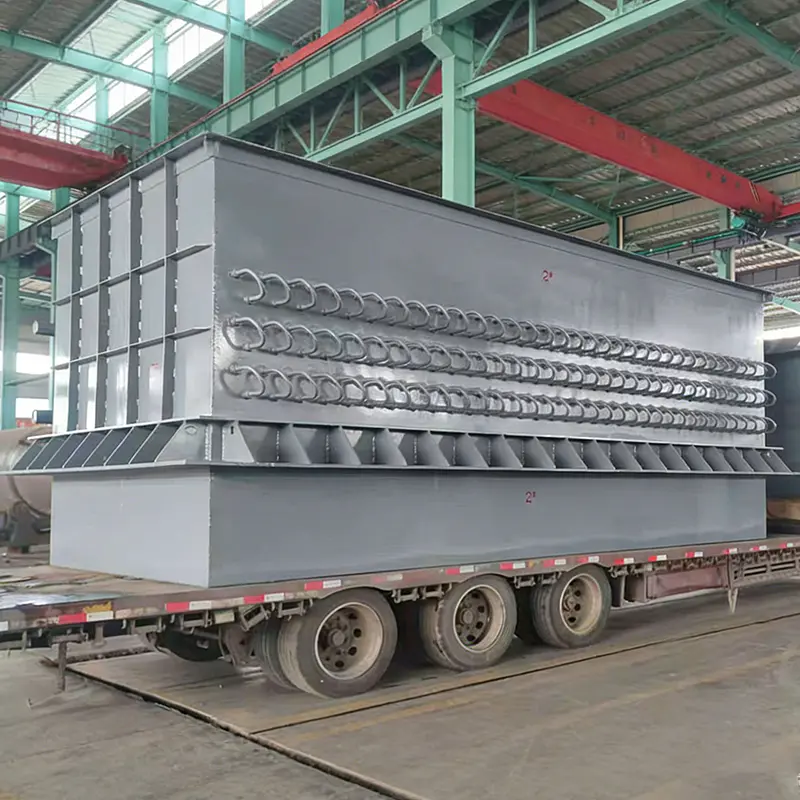

Regenerator vakuumske peći prije RH ključni je uređaj za uštedu energije koji se koristi u procesu rafiniranja RH taljenja čelika za oporavak i iskorištavanje zaostale topline vakuumskog spremnika. Učinkovitom povratom ogromne količine topline izgubljene tijekom povremenog rada vakuumskog spremnika, pruža ključnu tehnološku podršku za poboljšanje energetske učinkovitosti i smanjenje emisija u okoliš u proizvodnji čelika.
Kotao za otpadnu toplinu dimnih plinova iz koksne peći
Otpadna toplinska peć s rotacijskim ložištem
Trostruki međusobno povezani brzodjelujući zasunski ventil za dimnjak koksne peći (vrijeme otvaranja <1 s)
Jedinica za povrat otpadne topline za visokotemperaturni dimni plin iz rasplinjača s kisikom
Lemljeni ekonomajzer na bazi nikla
Predgrijač zraka
Lokva ispod kućišta industrijskog bojlera rijetko je samo problem vodovoda. Na kotlu za otpadnu toplinu dimnih plinova od 60 t/h, voda koja se pojavljuje duž spoja kućišta obično ukazuje na jednu od tri stvari: neuspjeli zavar između cijevi i cijevne plohe, stanjenu cijev ekonomajzera ili brtv...
Read MoreSigurnosni ventil za rasterećenje bojlera curi: kratak odgovor prije detalja Ako sigurnosni sigurnosni ventil kotla curi, tretirajte to kao kvar na granici tlaka, a ne kao smetnju za održavanje. Ventil je posljednja mehanička barijera koja stoji između bubnja pod tlakom i događaja nadtla...
Read MoreZašto PRV kotla curi: Prvi zaključak U tri ujutro topla lokva se širi po podu ispod kotla koji je prethodnog dana radio savršeno. Prirodna reakcija je pretpostaviti da je ventil otkazao i naručiti zamjenu. Ta je reakcija obično pogrešna. Curenje PRV-a kotla simptom je problema s tlakom n...
Read MoreŠto je regenerator vakuumske peći? A regenerator vakuumske peći je visokoučinkoviti uređaj za povrat toplinske energije koji se koristi u procesima taljenja čelika i metalurškim vakuumskim procesima, posebno RH (Ruhrstahl-Heraeus) ciklusu rafiniranja. The pre-RH vakuum pećni regenerator hvata i pohranjuje otpadnu toplinu iz povremenih visokotemperaturnih dimnih plinova (obično iznad 1100°C) koji se oslobađaju tijekom rada vakuumskog spremnika. Koristeći uparene keramičke ili saćaste regeneratore, sustav izmjenjuje cikluse apsorpcije i otpuštanja topline, predgrijavajući zrak za izgaranje na temperaturu blizu peći (do 1000°C) i smanjujući temperaturu ispušnih plinova na ispod 150°C. Kao a Kineski regenerator vakuumske peći specijalist, Jiangsu Shineng Chemical Equipment Co., Ltd. isporučuje napredne regenerativne sustave plamenika. Kao kineski proizvođač jedinica za oporabu dimnih plinova i tvrtka za sustave za oporabu otpadne topline, Jiangsu Shineng Chemical Equipment Co., Ltd, osnovana 2005., tvrtka je specijalizirana za istraživanje i razvoj i proizvodnju sustava za oporabu otpadne topline iz dimnih plinova i kemijske opreme, posjedujući sveobuhvatne vlastite mogućnosti koje se protežu od razvoja toplinskih cijevi i lemljenja na bazi nikla do izrade tlačnih posuda. Naši proizvodi naširoko se koriste u kemijskoj industriji ugljena, metalurgiji, proizvodnji električne energije i industriji sintetičkog amonijaka, a izvoze se i na inozemna tržišta. Kao pouzdana dobavljač regeneratora za vakuumske peći i proizvođač regeneratora za taljenje čelika , Jiangsu Shineng pomaže čeličanama u postizanju uštede energije od 25-35% u procesima rafiniranja RH.
Globalna industrija čelika emitira približno 3,4 gigatona CO₂ godišnje; povratom otpadne topline iz vakuumskih peći to se može smanjiti do 8%. Tipična RH jedinica za otplinjavanje obrađuje 200-300 tona tekućeg čelika po šarži, s gubitkom topline dimnih plinova koji predstavlja 12-18% ukupnog unosa energije. The Kineski regenerator vakuumske peći prije RH rješava ovaj izazov kroz tehnologiju izgaranja na visokim temperaturama i niskim udjelom kisika.
The regenerator vakuumske peći radi na dvokomornom izmjeničnom ciklusu koristeći uparene regeneratore (keramičke kugle, blokovi saća ili strukturirano pakiranje). Tijekom ciklus regeneracije , visokotemperaturni dimni plin (1100-1250°C) iz RH vakuumskog spremnika uvlači se kroz regenerator A induciranim ventilatorom. Kako plin prolazi kroz medij regeneratora (specifična površina 300-600 m²/m³), dolazi do konvektivnog prijenosa topline, podižući temperaturu medija dok hladi dimni plin ispod 150°C. Ovaj ohlađeni plin se zatim ispušta u dimnjak. Nakon kratkog razdoblja (obično 30-60 sekundi), napredni reverzni ventil mijenja smjer protoka: zrak za izgaranje sada ulazi kroz regenerator A, apsorbira pohranjenu toplinu i dostiže temperature predgrijanja od 950-1050°C. Istovremeno, dimni plin teče kroz regenerator B, zagrijavajući ga za sljedeći ciklus. The pre-RH vakuum pećni regenerator postiže veću učinkovitost povrata topline 90% , s izlaznom temperaturom dimnih plinova konstantno ispod 150°C (često 90-120°C). Trajanje punog ciklusa kreće se od 45 do 120 sekundi, ovisno o kapacitetu regeneratora i željenoj razini predgrijanja.
Za RH degaser od 210 tona, prebacivanje sa izgaranja hladnim zrakom na regenerativno predgrijavanje smanjuje potrošnju prirodnog plina za 2,8 m³ po toni čelika, što je ekvivalentno 58.800 m³ godišnje po proizvodnoj liniji od 300.000 tona. Jiangsu Shineng-a Kineski regenerator vakuumske peći sadrži keramiku otpornu na visoke temperature (sadržaj Al₂O₃ >95%) i materijale otporne na toplinski udar, osiguravajući stabilan rad na temperaturama peći od 1300°C.
Donja tablica uspoređuje ključne pokazatelje učinka između konvencionalnog i modernog rekuperatora regenerator vakuumske peći kako ih isporučuje Jiangsu Shineng. Podaci temeljeni na operacijama rafiniranja RH (industrijske referentne vrijednosti za 2025.).
| Parametar | Konvencionalni rekuperator | Vakuumski regenerator peći |
|---|---|---|
| Učinkovitost povrata topline (%) | 40 – 60% | 88 – 95% |
| Temperatura predgrijavanja zraka (°C) | 300 – 500 | 950 – 1050 (prikaz, stručni). |
| Izlazna temperatura ispušnih plinova (°C) | 350 – 550 (prikaz, stručni). | 90 – 140 (prikaz, stručni). |
| Ušteda goriva u odnosu na hladan zrak (%) | 15 – 22% | 28 – 40% |
Analiza vodoravne trake: Grafikon ilustrira značajnu prednost izvedbe regenerator vakuumske peći u odnosu na klasične rekuperatore. Stiardni rekuperatori postižu samo 40-60% povrata topline zbog ograničene površine prijenosa topline i jednoprolaznog dizajna. Nasuprot tome, pre-RH vakuum pećni regenerator postiže 88-95% povrata, što znači da se gotovo sva otpadna toplina iz dimnih plinova ponovno koristi. Za tipičan RH degaser od 210 tona koji troši 12.000 m³ prirodnog plina po šarži, prelaskom s 55% na 92% povrata topline štedi se 4.440 m³ po šarži. Preko 2.000 serija godišnje, ušteda goriva doseže 8,88 milijuna m³, smanjujući emisije CO₂ za približno 17.600 tona godišnje. To je razlog zašto vodeće čeličane navode Kineski regenerator vakuumske peći sustava od iskusnih regenerator vakuumske peći supplier Jiangsu Shineng za nove RH instalacije i naknadne ugradnje.
u a regenerator vakuumske peći sustava, potrošnja goriva se smanjuje kako raste temperatura predgrijanja zraka za izgaranje. Linijski grafikon u nastavku kvantificira ovaj odnos za loženje prirodnim plinom (višak zraka 10%). Podaci izvedeni iz standardnih proračuna inženjeringa izgaranja.
Interpretacija linijskog grafikona: Ova krivulja pokazuje kako se ušteda goriva povećava s višim temperaturama predgrijanja zraka – što je ključna prednost regenerator vakuumske peći . Pri predgrijanju od 200°C (tipično za jednostavne rekuperatore), ušteda goriva je samo 12%. Na 500°C ušteda doseže 22%. Međutim, pre-RH vakuum pećni regenerator postiže 950-1050°C predgrijanja, donoseći 38-41% uštede goriva u usporedbi sa izgaranjem hladnim zrakom. Za postrojenje za taljenje čelika koje radi s peći RH od 100 MW, ušteda goriva od 41% znači 41 MW obnovljene toplinske energije, eliminirajući približno 120 000 tona CO₂ godišnje. Skoro linearni odnos pokazuje da svakih 100°C povećanja predgrijanja dodaje 4-5% učinkovitosti goriva. Ovo čini Kineski regenerator vakuumske peći prije RH bitna tehnologija za dekarbonizaciju sekundarne proizvodnje čelika.
Kao a proizvođač regeneratora za taljenje čelika , Jiangsu Shineng instalirao je sustave u više visokotemperaturnih industrija. Grafikon stupaca prikazuje prosječno godišnje smanjenje CO₂ po regenerator vakuumske peći instalacije po sektorima (na temelju podataka o projektu 2020.-2025.).
Uvidi u grafikon stupaca: The regenerator vakuumske peći osigurava najveće smanjenje CO₂ u industriji čelika (otplinjavanje RH), smanjujući oko 16.800 tona CO₂ godišnje po postrojenju – što je jednako uklanjanju 3.600 osobnih automobila s cesta. Postrojenja za toplinsku obradu u zrakoplovstvu (vakuumsko lemljenje i obrada otopinom) postižu smanjenje od 9500 tona zbog cikličkih operacija na visokim temperaturama. Obrada poluvodičkih materijala (žarenje silikonskih ingota) i visokokvalitetni alati (vakuumsko kaljenje) također pokazuju značajna smanjenja od 6200-7800 tona. Kao a Kineski regenerator vakuumske peći supplier , Jiangsu Shineng isporučio je sustave koji kumulativno smanjuju CO₂ za više od 380 000 tona od 2018. Ove brojke u skladu su s IEA Net Zero scenarijem, koji preporučuje regenerativne plamenike za sve nove visokotemperaturne vakuumske peći do 2030. godine.
The pre-RH vakuum pećni regenerator nadmašuje konvencionalne sustave u pet kritičnih metrika. Radarska karta uspoređuje regenerativni sustav (Jiangsu Shineng) sa standardnim neregenerativnim plamenikom za RH otplinjavanje.
Procjena radarske karte: Plavi poligon (regenerativni regenerator vakuumske peći ) ima znatno više rezultate po svim atributima. Učinkovitost goriva doseže 9,5/10 zbog >90% povrata topline. Ujednačenost temperature unutar vakuumske peći poboljšava se na 9/10 (postizanje ±3°C prema standardu AMS2750) jer prethodno zagrijani zrak omogućuje stabilne karakteristike plamena. Rezultati smanjenja NOx 8,5/10 – princip sagorijevanja na visokim temperaturama i niskim sadržajem kisika suzbija stvaranje toplinskih NOx za 45-55% u usporedbi s konvencionalnim plamenicima. Učinak povrata topline je 10/10. Nasuprot tome, neregenerativni plamenik (crveno isprekidan) postiže 3/10 za učinkovitost goriva i 2/10 za povrat topline. Za a proizvođač regeneratora za taljenje čelika , ove se prednosti izravno prevode u niže operativne troškove i poboljšanu usklađenost s okolišem. Jiangsu Shineng-a Kineski regenerator vakuumske peći prije RH dokazano je u preko 40 metalurških postrojenja s dokumentiranom ujednačenošću temperature peći od ±2,8°C na 1250°C.
Jiangsu Shineng, kao vodeći dobavljač regeneratora za vakuumske peći i proizvođač regeneratora za taljenje čelika , pruža kompletne regenerativne sustave plamenika uključujući regeneratorske posude, reverzibilne ventile, PLC kontrolu i upravljanje izgaranjem. Naši sustavi potpuno su kompatibilni s postojećim postupcima RH otplinjavanja i mogu se naknadno ugraditi uz minimalno vrijeme zastoja (uobičajena instalacija 10-14 dana).
Za pre-RH vakuum pećni regenerator sustava, reverzni ventil mijenja smjer protoka svakih 30 do 90 sekundi , ovisno o veličini regeneratora i željenoj temperaturi predgrijanja zraka. Kraći ciklusi (30-45 s) osiguravaju stabilniju temperaturu predgrijanja (±15°C), dok dulji ciklusi (60-90 s) smanjuju trošenje ventila. Jiangsu Shinengov PLC-kontrolirani sustav automatski optimizira vrijeme ciklusa na temelju opterećenja peći.
Keramički saćasti ili kuglični regeneratorski medij ima tipičan vijek trajanja od 3-5 godina u primjenama čistih dimnih plinova (npr. loženje prirodnim plinom). Za taljenje čelika gdje može biti prisutna prašina, preporučuje se periodično čišćenje (svakih 12-18 mjeseci) povratnim puhanjem komprimiranim zrakom. Zamjenski medij dostupan je od Jiangsu Shineng kao Kineski regenerator vakuumske peći supplier .
Da. Dodatna oprema a regenerator vakuumske peći postojećem RH vakuumskom spremniku uključuje ugradnju novih modula regeneratora, povratnih ventila i upravljačkog sustava. Jiangsu Shineng dovršio je 12 preinaka u Aziji i Europi. Razdoblje povrata je obično 18-24 mjeseca na temelju uštede prirodnog plina. Naknada ne utječe na cjelovitost vakuuma ili performanse pročišćavanja kada je pravilno projektirana.
