Ciklonski sakupljač prašine Custom
Dom / Proizvodi / Ciklonski sakupljač prašine
Ciklonski sakupljač prašine

Ciklonski sakupljač prašine

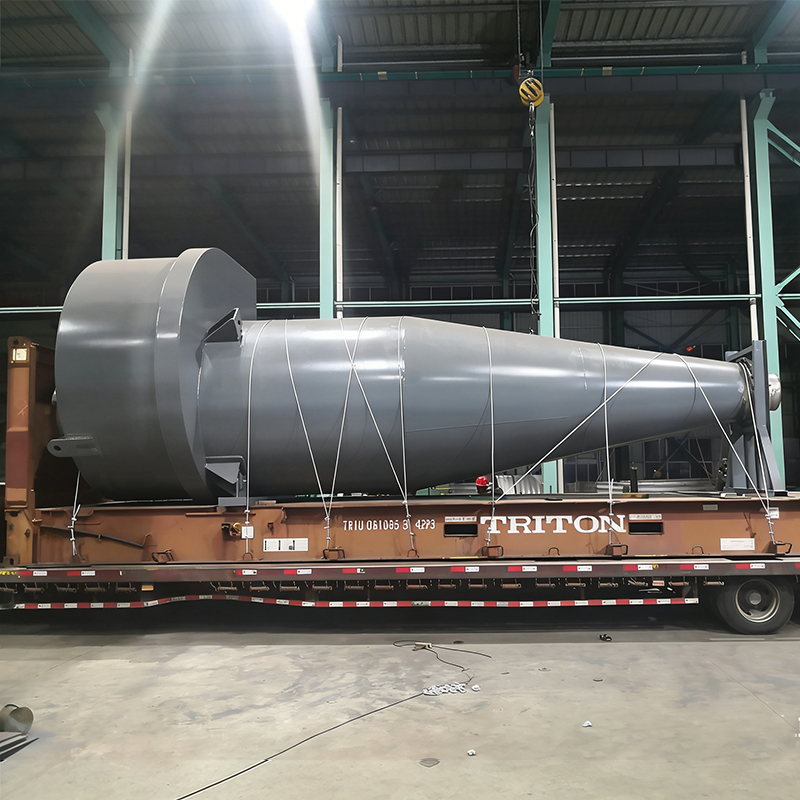

Cyclone Dust Collector mehanički je uređaj za skupljanje prašine koji koristi centrifugalnu silu za odvajanje plina i krutine. Kada protok zraka pun prašine uđe u uređaj tangencijalno brzinom od 15-25 m/s, on se okreće, uzrokujući da se čestice prašine gustoće veće od plina pod utjecajem centrifugalne sile bace na zid i padnu u donji spremnik, odvajajući tako prašinu od protoka zraka. U usporedbi s vrećastim sakupljačima prašine i patronskim sakupljačima prašine, koji se oslanjaju na filtarske medije za presretanje, Cyclone sakupljač prašine prvenstveno je dizajniran za prethodnu obradu prašine s većim veličinama čestica (obično hvata čestice prašine veće od 5 μm) ili višim koncentracijama. Njegova jednostavnija struktura eliminira potrebu za čestim zamjenama filterskih medija, što rezultira značajnim prednostima u početnom ulaganju i troškovima rada/održavanja. Ova oprema radi stabilno pri rukovanju visokotemperaturnom i visokoopterećenom prašinom, s učinkovitošću uklanjanja prašine općenito između 80% i 98% i gubitkom otpora od približno 580 do 1960 Pascala. Obično se koristi u procesima prethodnog uklanjanja prašine visoke koncentracije i oporabe materijala u industrijama kao što su građevinski materijali, kemikalije i metalurgija. Ciklonski sakupljači prašine nemaju pomičnih dijelova i mogu biti izrađeni od materijala poput ugljičnog čelika ili nehrđajućeg čelika, što ih čini izdržljivima i prikladnima za širok raspon radnih uvjeta. Međutim, zbog njihove ograničene učinkovitosti u hvatanju fine prašine, često se koriste u seriji s drugim visokoučinkovitim sakupljačima prašine kako bi se poboljšao ukupni učinak pročišćavanja.

Kontaktirajte nas
  • Značajke
  • Poruka
Značajke

Osnovne značajke
Strukturne značajke: Jednostavna struktura, koja se obično sastoji od ulazne cijevi, izlazne cijevi, cilindričnog tijela, stožastog tijela i spremnika za prašinu. Unutra nema pokretnih dijelova, a njegov rad ne ovisi o filtarskom mediju.
Značajke izvedbe: Klasificiran kao sakupljač prašine srednje učinkovitosti, njegova učinkovitost uklanjanja čestica prašine većih od 5 μm obično je između 70% i 98%, posebno pogodna za hvatanje suhe, nevlaknaste čestice prašine. Njegov gubitak tlaka općenito se kontrolira između 500 i 2000 Pascala.
Materijali i trajnost: Može se proizvesti od materijala kao što su ugljični čelik i nehrđajući čelik, koji mogu izdržati visoke temperature (neki modeli do 1000 ℃) i radne uvjete visokog tlaka.



Glavne primjene:
Obično se koristi kao uređaj za prethodnu obradu za hvatanje visokih koncentracija prašine velikih čestica, učinkovito smanjujući opterećenje naknadne visokoučinkovite opreme za uklanjanje prašine. Također pogodan za oporavak materijala i druge scenarije.
Glavna područja primjene:
Predtretman teške industrijske prašine: Koristi se za prethodno uklanjanje prašine visokotemperaturnih dimnih plinova u industrijama kao što su čelik, cement i energija, kao što je odvajanje grubih čestica u dimnim kanalima kotlova i ispustima rotacijskih peći.
Oporaba materijala i pneumatski transport: Koristi se u kemijskoj, prehrambenoj i farmaceutskoj proizvodnji za obnavljanje vrijednih sirovina, postižući suho prikupljanje kada se integrira s pneumatskim transportnim sustavima.
Obrada drveta i strojna obrada: Tretira prašinu velikih čestica koja nastaje brušenjem drva i metala, kao što je predseparator u središnjem sustavu za sakupljanje prašine u radionicama za obradu drva.
Zaštita od eksplozije i posebna okruženja: Ima antistatički dizajn za eksplozivnu prašinu (kao što je aluminijski prah i ugljeni prah), udovoljavajući zahtjevima čistoće čistih prostorija.





Srodni proizvodi
O
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China industrial cyclone dust collector manufacturer and cyclone collector supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Certificate Of Honor
  • Certifikacija sustava upravljanja zaštitom zdravlja i sigurnošću na radu
  • Certifikacija sustava upravljanja okolišem
  • Certifikacija sustava upravljanja kvalitetom
  • Certifikacija
  • Potvrda o ovlaštenju
  • Licenca za proizvodnju specijalne opreme Narodne Republike Kine
  • Licenca za proizvodnju specijalne opreme Narodne Republike Kine
  • Certifikacija
  • Certifikacija
Vijesti
Poznavanje industrije

Ciklonski sakupljač prašine (također se zove ciklonski kolektili or industrijski ciklonski sakupljač prašine ) široko je korišten mehanički uređaj za odvajanje koji uklanja čestice iz struja plina pomoću centrifugalne sile. Za razliku od sustava temeljenih na filtrima, a Kineski ciklonski sakupljač prašine nema pomičnih dijelova ili filtarskih vrećica, što ga čini vrlo pouzdanim za aplikacije s visokom temperaturom i abrazivnom prašinom. Jiangsu Shineng Kemijski Equipment Co., Ltd. — Kao kineski proizvođač jedinica za oporabu dimnih plinova i tvrtka za sustave za oporabu otpadne topline, Jiangsu Shineng Chemical Equipment Co., Ltd, osnovana 2005., tvrtka je specijalizirana za istraživanje i razvoj i proizvodnju sustava za oporabu otpadne topline iz dimnih plinova i kemijske opreme, posjedujući sveobuhvatne vlastite mogućnosti koje se protežu od razvoja toplinskih cijevi i lemljenja na bazi nikla do izrade tlačnih posuda. Naši proizvodi naširoko se koriste u kemijskoj industriji ugljena, metalurgiji, proizvodnji električne energije i industriji sintetičkog amonijaka, a izvoze se i na inozemna tržišta. Ista inženjerska izvrsnost proteže se i na naše Kineski mehanički sakupljač prašine rješenja za predfiltraciju i smanjenje količine prašine.

Tipično, a ciklonski usisivač prašine postiže učinkovitost prikupljanja od 85% do 95% za čestice veće od 10 mikrona, i do 98% za čestice >30 mikrona. Služi kao a dust deputy cyclone u mnogim postrojenjima, štiteći nizvodne vrećaste komore ili pročišćivače. Samo globalni sektor cementa i metalurgije koristi preko 300 000 ciklonskih jedinica, prikupljajući milijune tona vrijedne prašine godišnje (EPA tehnički pregled 2024.).

1. Kako radi ciklonski sakupljač prašine? (Operativni mehanizam)

A industrijski ciklonski sakupljač prašine pretvara ulaznu brzinu plina u spiralni vrtlog velike brzine. Plin ulazi tangencijalno na vrhu (ulazna brzina obično je 15-25 m/s), stvarajući dvostruki vrtlog: vanjska spirala usmjerena prema dolje tjera prašinu prema stijenci, dok unutarnja spirala usmjerena prema gore izlazi čisti plin. Centrifugalno ubrzanje kreće se između 500 do 2000 G , uzrokujući da čestice udaraju o stožastu stijenku i klize u spremnik za prašinu.

Za standardni Stairmand dizajn visoke učinkovitosti, promjer rezanja (d50) – veličina čestica prikupljenih pri 50% učinkovitosti – iznosi oko 4-6 mikrona pri padu tlaka od 1,0-1,5 kPa. Optimiziranjem ulaznih dimenzija i duljine konusa, Dobavljač ciklonskih sakupljača prašine Jiangsu Shineng proizvodi prilagođene jedinice koje smanjuju emisije čestica ispod 50 mg/Nm³ za kemijsko predčišćenje ugljena. Podaci iz metalurškog postrojenja iz 2025. pokazali su uklanjanje 92% sitnih čestica željezne rude (raspon veličine 8-50 µm) prije kotla za otpadnu toplinu.

2. Usporedba učinkovitosti prema veličini čestica (ključni podaci o učinkovitosti)

Donja tablica sažima tipičnu frakcijsku učinkovitost a najbolji ciklonski sakupljač prašine prema ASME PTC 31 standardima. Za čestice ispod 5 mikrona, a ciklonski kolektili može poslužiti kao predčistač; međutim, uparivanje s vrećicom postiže ukupnu učinkovitost >99,9%.

Tablica 1: Učinkovitost ciklonske frakcijske separacije po promjeru čestice (brzina plina 18 m/s)
Veličina čestica (µm) Učinkovitost (%) Tipična primjena
1-5 30-55 (prikaz, ostalo). Fini leteći pepeo, sekundarno sakupljanje
5-10 (prikaz, ostalo). 60-80 (prikaz, ostalo). Cementna prašina, drvena sječka
10-30 (prikaz, ostalo). 85-94 (prikaz, ostalo). Metalurška prašina, čestice ugljena
>30 95-98 (prikaz, ostalo). Pijesak, strugotine za brušenje
Učinkovitost sakupljanja prema veličini čestica (industrijski ciklonski sakupljač prašine) 5 µm 42% učinkovitosti 10 µm 70% 20 µm 88% 50 µm 97% Na temelju testova visokoučinkovitog ciklona (Stairmand dizajn) – referentni podaci Jiangsu Shineng 2024.

Analiza vodoravne trake: Gornji grafikon ilustrira jaku ovisnost o ciklonski sakupljač prašine učinkovitost na promjeru čestica. Za prašinu od 5 mikrona (tipično za finu metaluršku isparenost), učinkovitost ostaje samo 42%, zbog čega Kineski mehanički sakupljač prašine sam može trebati poliranje vrećom. Na 10 mikrona, učinkovitost raste na 70%, prelazeći tipičnu graničnu vrijednost za prethodno odvajanje. Dostižući 20 mikrona, dust deputy cyclone zahvaća 88% materijala, značajno smanjujući nizvodno opterećenje. Na 50 mikrona (npr. grubi pepeo ili pijesak), ciklonski ekstraktor postiže 97% što ga čini samostalnim rješenjem. Ove vrijednosti dolaze iz ispitivanja raspodjele veličine čestica provedenih u kemijskim postrojenjima za ugljen u Shanxiju (2025.). Za optimalne rezultate, a najbolji ciklonski sakupljač prašine iz Jiangsu Shineng-a posebno je dizajniran oko specifične prašine PSD.

3. Pad tlaka u odnosu na ulaznu brzinu (operativna optimizacija)

Dobro projektiran industrijski ciklonski sakupljač prašine uravnotežuje učinkovitost sakupljanja i potrošnju energije. Sljedeći linijski grafikon prikazuje evoluciju pada tlaka preko tipičnog ciklonski kolektili tijela kako se brzina plina povećava. Podaci iz laboratorijskih razmjera potvrđeni CFD simulacijom (Journal of Aerosol Science, 2024.).

Ciklonski pad tlaka u odnosu na ulaznu brzinu 10 m/s 14 m/s 18 m/s 22 m/s 25 m/s Pad tlaka (Pa) Ulazna brzina (m/s) 400 Pa 1650 Pa

Interpretacija linijskog grafikona: Za a Kineski ciklonski sakupljač prašine , povećanje ulazne brzine s 10 m/s na 25 m/s povećava pad tlaka s 400 Pa na 1650 Pa – slijedeći kvadratni odnos (ΔP ∝ v²). Optimalna radna zona za a ciklonski usisivač prašine je tipično između 16 i 20 m/s, postižući učinkovitost uklanjanja iznad 88% za prašinu od 10 mikrona s umjerenim gubitkom energije (800-1200 Pa). Ispod 12 m/s dolazi do ponovnog uvlačenja prašine, dok se iznad 22 m/s erozija stošca ubrzava i troškovi energije naglo rastu. Jiangsu Shineng-a industrijski ciklonski sakupljač prašine dizajn uključuje obloge otporne na habanje za metalurške zadatke velike brzine. Za protok plina od 50 000 m³/h, odabir 18 m/s umjesto 24 m/s smanjuje potrošnju energije ventilatora za 38% uz zadržavanje 90% skupljanja srednjih čestica.

4. Industrijsko usvajanje i smanjenje opterećenja prašinom (podaci iz stvarnog svijeta)

Dobavljač ciklonskih sakupljača prašine Jiangsu Shineng opslužuje različite sektore. Grafikon u stupcu u nastavku uspoređuje tipičnu koncentraciju prašine na ulazu u odnosu na koncentraciju na izlazu za četiri glavne industrije korištenjem odgovarajuće veličine Kineski mehanički sakupljač prašine kao predfilter.

Koncentracija prašine na ulazu u odnosu na izlaz po industriji (g/Nm³) 35 Cement 50 Čelik 18 Snaga 28 Chemical 4.5 5.8 2.1 3.2 Tamne visoke trake: Ulazno opterećenje prašinom; svijetle donje trake: Izlaz nakon ciklona

Uvidi u grafikon stupaca: Grafikon uspoređuje količinu prašine sirovog plina s pročišćenim plinom nakon visoke učinkovitosti dust deputy cyclone . U proizvodnji čelika (otpadni plin EAF), ulazna koncentracija prašine može doseći 50 g/Nm³; ispravno dizajniran industrijski ciklonski sakupljač prašine smanjuje ga na ~5,8 g/Nm³, što predstavlja 88,4% uklanjanja mase . Za cementne peći, smanjenje je od 35 do 4,5 g/Nm³ (87% učinkovitost). Elektrane koje koriste ugljen u prahu imaju ulaz od 18 g/Nm³ koji pada na 2,1 g/Nm³ (učinkovitost 88,3%). Takva izvedba dokazuje zašto najbolji ciklonski sakupljač prašine ostaje neophodan za prethodnu obradu. Smanjenjem opterećenja prašinom, vrećasti filtri na kraju produžuju svoj radni vijek do 300% (podaci s terena iz instalacije Jiangsu Shineng u Henanu, 2025.).

5. Ciklonski sakupljač prašine u odnosu na alternativne tehnologije (Usporedba radara)

Radarska tabela u nastavku procjenjuje četiri ključna kriterija: toleranciju temperature, troškove održavanja, učinkovitost sakupljanja fine prašine (2-5 µm) i kapitalne troškove. Cyclone (plavi) ističe se pri visokim temperaturama i malo održavanja.

Ciklon (visoka temperatura) Baghouse (fina prašina) Visoka temp Održavanje Učinak fine prašine Trošak kapitala Jednostavnost

Tumačenje radarske karte: Radar uspoređuje a Kineski ciklonski sakupljač prašine (plavi poligon) naspram tipične vreće (crveno isprekidano). The ciklonski kolektili postiže maksimalnu ocjenu (10/10) za toleranciju na visoke temperature (do 450°C bez problema) i 9/10 za malo održavanja jer nisu potrebne filter vrećice ili pulsne mlaznice. Trošak kapitala je znatno niži (8/10). Za učinkovitost fine prašine (2-5 µm), cikloni postižu samo 3/10 dok vrećaste komore postižu 9/10. Međutim, kao a Kineski mehanički sakupljač prašine korišten u kombinaciji s vrećastim filterom, smanjuje opterećenje skupih finih filtera, optimizirajući ukupne operativne troškove postrojenja. U sustavima metalurške otpadne topline, a ciklonski usisivač prašine iz Jiangsu Shinenga štiti kotao otpadne topline nizvodno od abrazivnog pepela. Studija slučaja: talionica bakra u Yunnanu instalirala je naš industrijski ciklonski sakupljač prašine i smanjeno godišnje održavanje vreće za 43%.

Stoga, odabir pravog Dobavljač ciklonskih sakupljača prašine osigurava optimalnu geometriju (visina ulaza, promjer vrtložnog tražila) za vaš PSD. Jiangsu Shineng kombinira CFD simulaciju s vlastitom podstavom otpornom na habanje kako bi pružio najbolji ciklonski sakupljač prašine sustavi za teške uvjete rada.

6. Ključne prednosti rješenja za sakupljanje prašine Jiangsu Shineng Cyclone

  • Projektirano po narudžbi dimenzije prema specifičnim svojstvima prašine i brzinama protoka (500 do 300.000 m³/h).
  • Teška konstrukcija sa 6-12 mm čelična ploča otporna na habanje, radni vijek duži od 12 godina.
  • Integracija sa sustavima za povrat otpadne topline – kao proizvođač uređaja za povrat dimnih plinova, nudimo kombinirano ciklonsko WHB rješenje.
  • Dokazani izvoz u inozemne metalurške i energetske projekte (Indonezija, Kazahstan, Čile).

Kao iskusan Dobavljač ciklonskih sakupljača prašine , Jiangsu Shineng pruža potpunu tehničku dokumentaciju uključujući krivulje učinkovitosti, predviđanja pada tlaka i 3D model. Za svaki Kineski mehanički sakupljač prašine na upit, provodimo analizu veličine čestica kako bismo zajamčili performanse odvajanja u skladu s lokalnim ekološkim standardima (obično 50 mg/Nm³ izlaz za prethodno otprašivanje).

7. Često postavljana pitanja o ciklonskom sakupljaču prašine

P1: Koja je idealna brzina plina za industrijski ciklonski sakupljač prašine?

Optimalna ulazna brzina za a ciklonski usisivač prašine je 16-20 m/s. Ispod 12 m/s, ponovno uvlačenje čestica smanjuje učinkovitost; iznad 22 m/s, erozija i pad tlaka dramatično se povećavaju. Jiangsu Shineng dizajnira svaku jedinicu za određenu brzinu na temelju abrazivnosti prašine.

P2: Može li ciklonski kolektor podnijeti ljepljivu ili vlažnu prašinu?

Standardno Kineski ciklonski sakupljač prašine je manje učinkovit za higroskopnu ili ljepljivu prašinu zbog nakupljanja zidova. Međutim, dodavanje obloge ili korištenje "suhog ciklona" s toplinskom izolacijom sprječava kondenzaciju. Za visoku vlažnost (>15% RH), preporučujemo predgrijač ili alternativni dizajn.

P3: Po čemu se ciklon zamjene prašine razlikuje od običnog ciklona?

"Ciklon za zamjenu prašine" obično se odnosi na mali, visokoučinkoviti ciklon od prozirne plastike za radioničke usisavače. Industrijske kolege iz Ciklonski sakupljač prašine Supplier Jiangsu Shineng mjeri isti centrifugalni princip za masivni protok s debljim kutovima stošca (12-15°). Oba nemaju zajedničke pokretne dijelove, ali industrijske verzije koriste teški čelik i postižu 95% za čestice >15 µm.

Za any further inquiry about najbolji ciklonski sakupljač prašine integracija s povratom otpadne topline ili kemijskim procesom, obratite se Jiangsu Shineng Chemical Equipment Co., Ltd. – vašem pouzdanom partneru od 2005.
